功能概述

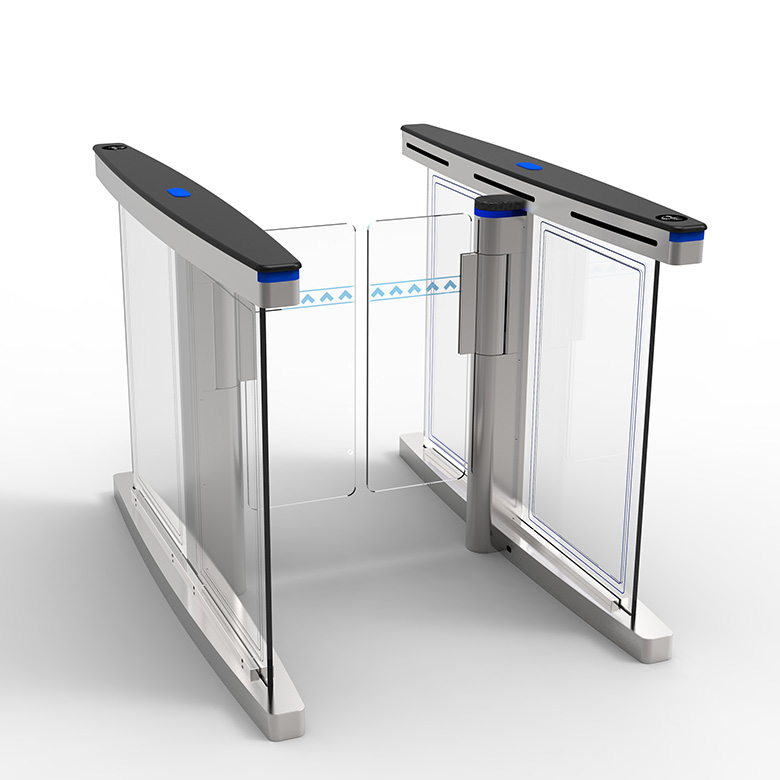

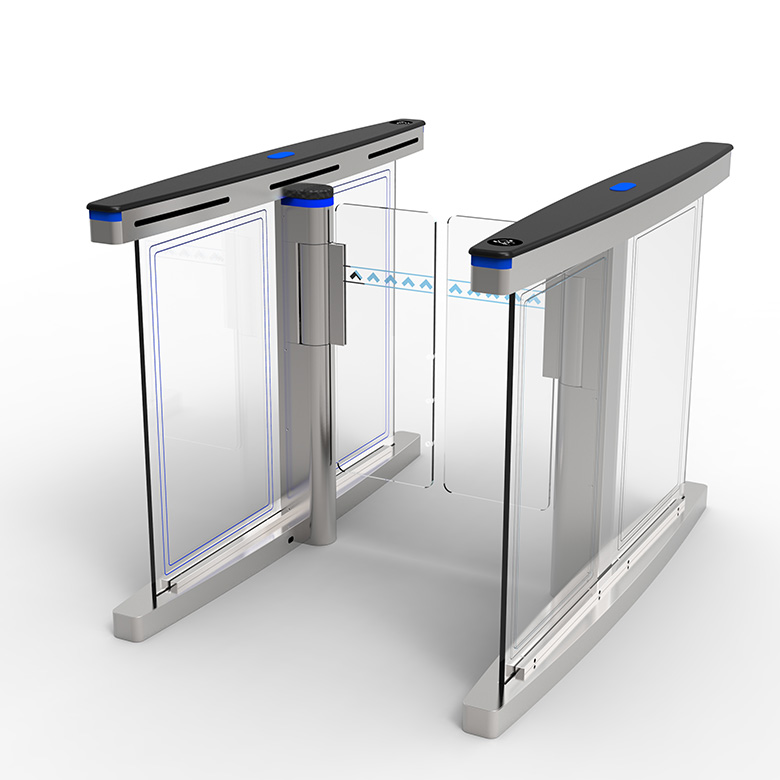

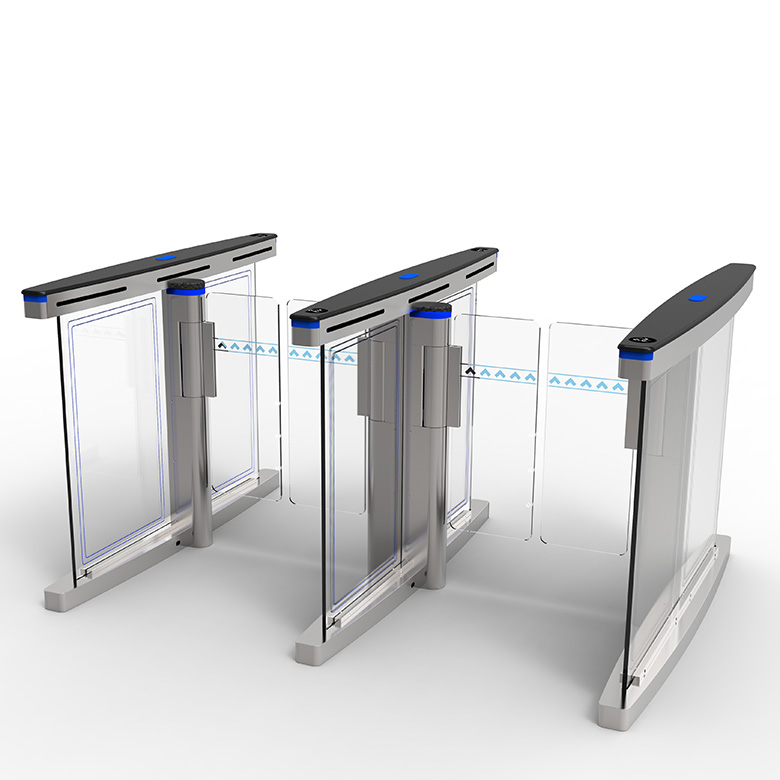

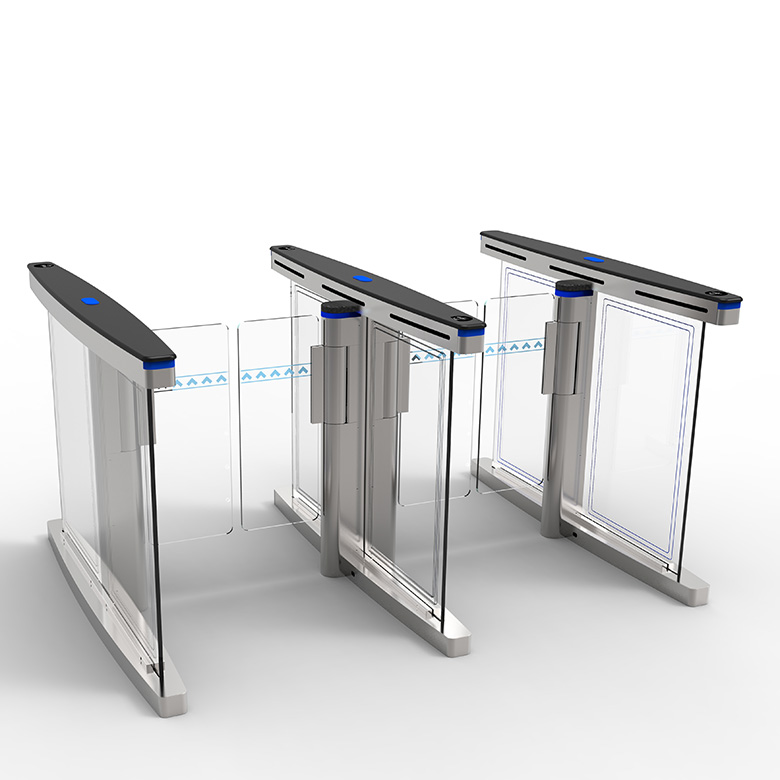

本速通門是本公司自行開發、研制、生產的智能通道管理設備。方便且能適應高流量通行的 電動擺門, 運行快速、穩定且無噪音，有效實現出入口安全控制。該設備把精巧的機械傳動、全 自動線路板控制、LED 燈光效果及各種讀寫技術有效結合為一體，通過配置不同的讀寫設備，即 可完成對通道通行的智能化控制與管理。

整個產品外形采用不銹鋼激光切割，數控折彎成型，造型美觀大方，防銹、耐用，且系統對 外采用標準的快速插拔電子接口，可方便的將磁卡、條碼卡、ID 卡、IC 卡等讀寫設備集成在本設 備上，從而為出入人員提供有序文明的通行方式，并可杜絕非法人員進出，同時為了滿足消防通 道的要求，在本系統中設有專用消防按鈕接口，以便在緊急情況下閘門自動打開，組織人員疏散

功能及特點

1. 系統具備防撞功能，當有外物在未授權的狀態下撞擊擺桿，擺桿運動角度達到菜單設定的值 （如 2°），控制器就會啟動剎車機構，阻止擺桿運動，并啟動聲光報警。當外力進一步增大， 剎車控制器會保護擺桿不被撞斷，外力撤除后，擺桿自動歸位，系統正常；

2. 系統具備角度分辨和零位自檢功能，包含 500P/R 編碼器，分辨精度高，這種高精度的傳感 器的優勢是使擺桿轉動精確；

3. 非法進入有報警提示功能；

4. 防沖功能，在沒有接收功能開閘信號，擺臂自動鎖死；

5. 紅外防夾功能，在擺臂復位的過程中紅外檢測到人在通道中，擺臂會自動回到打開狀態；

6. 統一標準的對外電氣接口，可與多種讀卡器相掛接，并可通過管理計算機實現遠程控制與管理；

7. 系統設有過流保護裝置，當負載超過某設定值（如 2.5A）,系統停止工作，以免燒壞電機等設備；

B323 高檔速通門布線圖

B323 高檔速通門尺寸圖

1. 產品結構主要由機械系統和電控系統兩大部分組成。

2. 機械系統結構：機箱作為載體其上安裝有讀寫器、LED 燈條、紅外對射感應等；機芯組成主 要有電機、減速器、離合器、編碼器、機架、傳動軸、閘門等；

3. 電控系統主要組成有：主控板、電機、編碼器、離合器、方形紅外傳感器、LED 燈條、空氣 開關、電源、報警器等；

4. 讀卡器（自備）：讀取卡上信息并經過判斷處理后，向主控板發出申請通過信號（開關信號）；

5. 主副控制板：產品的控制中心，它接收讀寫器和紅外線傳感器的信號，并對這些信號進行邏 斷和處理后，再向 LED 指示燈、電機發出執行命令；

6. 編碼器：三組方波脈有 A、B 和 Z 相，A、B 兩組脈沖相位差 90°C，Z 相為零位檢測。實現 電機運行開關門角度檢測，檢測到位后電機停止；

7. 離合器：當出現非法闖入情況，外力推動擋板一定角度時，剎車機構啟動；

8. 紅外傳感器：檢測行人位置和起到安全保護作用；

9. 報警器：系統檢測到有非法進入通道的行人時，發出報警提示；

系統工作原理

1. 打開電源，控制板開始自檢，依次檢測電機有無鏈接好，角度傳感器有無準備好，主副機能 否通訊，對于故障，系統會在數碼管上顯示相應的故障代碼。用戶可以根據故障代碼信息迅 速解決問題；

2. 讀卡器讀到有效卡時，蜂鳴器會發出悅耳聲響，向行人提示讀卡成功；同時還對從卡中讀到 的信息進行判斷、處理，并向主控制板發出申請通過信號；

3. 主控板接收到讀寫器和紅外線傳感器信息，并進行綜合判斷處理后，向電機發出有效控制信 號，電機運轉 ，編碼器檢測運行角度，檢測到位后給出信號讓電機停止轉動；

4. 行人通過通道后，紅外傳感器檢測行人通過通道全過程，并不斷向主控板發出信號，直至行 人完全通過通道；

5. 若行人忘記讀卡或讀無效卡進入通道時，系統禁止行人通行（常開模式 ，閘門將關上；常閉 模式，閘門不動作；），且發出聲光報警，直至行人退出通道后，解除報警；重新讀有效卡 方允許通行；

6. 若行人要強行推閘門通行，系統將自動將閘門鎖死過幾秒后自動解鎖復位，如果行人強行推 門超過一定角度閘門將進一步鎖死 只有當通道行人退出后方自動解鎖復位；
